精準檢測，就在毫厘之間，在工業自動化高度發展的今天，一個小小的U型裝置卻扮演著不可或缺的角色——就是槽型光電開關。無論是唱片機上的精準控制，還是卡片機的精確讀取，亦或是打印機的同步運作，都離不開槽型光電開關的可靠工作。本文將深入解析槽型光電開關的工作原理，帶您了解這一自動化的“槽型光電開關”。

一、什么是槽型光電開關？

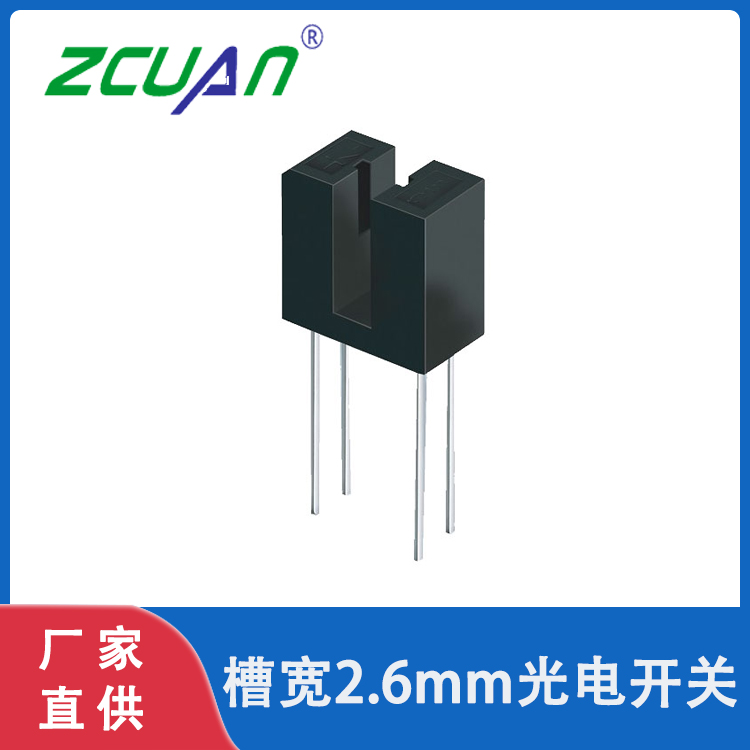

槽型光電開關，又稱U型光電開關，是對射式光電開關的一種特殊結構形式。槽型光電開關由紅外線發射管和紅外線接收管共同組成，被巧妙地封裝在一個U型槽的兩側。這種獨特結構使其能夠通過檢測物體對光路的遮擋來判斷物體的存在、位置或通過狀態。

與普通光電開關相比，槽型光電開關的最大特點是其一體式結構——發射器和接收器被精密固定在同一外殼內，無需單獨對準安裝，大大簡化了安裝調試流程。

洲創實業作為擁有15年行業經驗的國家高新技術企業，專注于槽型光電開關研發與生產。其生產的槽型光電開關采用優質黑色熱塑性外殼，確保產品性能與可靠性達到行業標準。

二、核心工作原理：光的中斷與信號的轉換

槽型光電開關的工作原理基于光電效應，整個工作流程可以分為三個關鍵階段：

1. 紅外光發射階段

當開關接通電源后，其內部的紅外發光二極管（通常為砷化鎵或鋁鎵砷二極管）會被激活，發出人眼不可見的紅外光線。這種光線經過精密光學設計，形成一道穩定的光束，直接射向位于U型槽另一側的紅外接收器。

2. 光路檢測階段

在無物體通過的狀態下，發射器發出的紅外光被接收器持續接收，系統保持“常通”或“常斷”狀態（取決于開關的常開/常閉設計）。一旦有物體進入U型槽，便會阻斷光路，導致接收器接收到的光信號減弱或完全消失。

3. 信號轉換與輸出階段

接收器（通常是光敏三極管或光電二極管）檢測到光強變化后，會將其轉換為相應的電信號變化。這一微弱的電信號經過內置的信號處理電路放大和整形后，輸出一個清晰的開關信號（開關量），從而實現對物體存在的精確檢測。

整個檢測過程無需物理接觸，響應時間可達微秒級，使其能夠可靠檢測高速運動的物體。

三、槽型光電開關的關鍵技術參數

理解槽型光電開關的工作原理，離不開對其關鍵技術參數的掌握：

槽寬：決定可檢測物體的最大尺寸和檢測距離。槽寬需大于被測物體寬度，并預留適當安裝空間。

光縫寬度：影響檢測精度，通常需小于被測物體的特定尺寸（如齒盤的齒寬），以確保檢測穩定性。

檢測距離：槽型光電開關的檢測距離可達數十米，遠長于傳統接近開關。

響應速度：由于無機械運動部件，槽型光電開關的響應速度極快，可滿足高速自動化生產的需求。

四、洲創實業槽型光電開關的獨特優勢

非接觸檢測：不與檢測物體直接接觸，避免了磨損和對物體的損傷。

廣泛適用性：幾乎不受檢測物體材質的限制，可檢測金屬、塑料、玻璃、木材乃至液體等多種材料。

高精度高速度：能夠檢測微小物體，并對高速運動物體實現精確位置檢測。洲創實業的ZC-ITR8045等型號具有快速的響應時間和高靈敏度，能避免環境光噪聲干擾。

環境適應性強：采用密封設計的產品可在粉塵、油污等惡劣工業環境下穩定工作。洲創實業的產品具有高抗電磁干擾能力，能在-40℃至85℃溫度范圍內穩定工作，壽命長達10萬小時以上。

五、應用場景實例

在唱片機中，槽型光電開關用于檢測唱盤的位置，確保唱片機的連貫性。

在卡片機中，通過檢測卡片的位置，實現精確感應控制。

在智能門鎖領域，洲創實業的槽型光電開關用于鎖舌狀態監測、防撬報警和動作驗證功能，為智能門鎖提供可靠的物理傳感保障。

在打印機中，實時檢測紙張通過情況，配合控制實現識別是否卡紙自動檢測。

六、選型與使用注意事項

為確保槽型光電開關的最佳性能，選型和使用中需注意：

選型考量：根據實際應用場景選擇合適的槽寬、光縫寬度、工作電壓及防護等級。洲創實業建議，在空間緊湊的智能門鎖內部，可選擇ZC-ITR8045等微型紅外槽型開關。

安裝要點：確保安裝牢固，避免振動和沖擊；避開強光直射環境，防止誤動作。安裝時檢測物體應完全遮斷光軸，通常要求超過光軸1-2mm。

隨著工業4.0和智能制造的深入推進，槽型光電開關正朝著智能化、小型化、模塊化的方向發展。未來，集成智能識別功能的光電開關將與工業物聯網更緊密結合，為自動化生產提供更精準、更可靠的檢測解決方案。

槽型光電開關雖小，卻是工業自動化系統中不可或缺的“感知器官”。了解其工作原理和特性，有助于我們更好地選擇和使用這一重要工業部件，提升自動化設備的性能和可靠性。如果您有槽型光電開關的需求或技術疑問，歡迎聯系洲創實業。如果您正在尋找專業的LED燈珠、數碼管、光耦、光電開關、接近傳感器等LED光電器件供應商，洲創實業無疑是理想之選。公司地址：東莞市塘廈鎮林村西湖工業區西富街9號；官網1：m.shzygolf.com；官網2：www.evedl.com；聯系電話：13809619742；傳真：0769-82077884。選擇洲創實業，就是選擇專業、可靠與品質保障！
