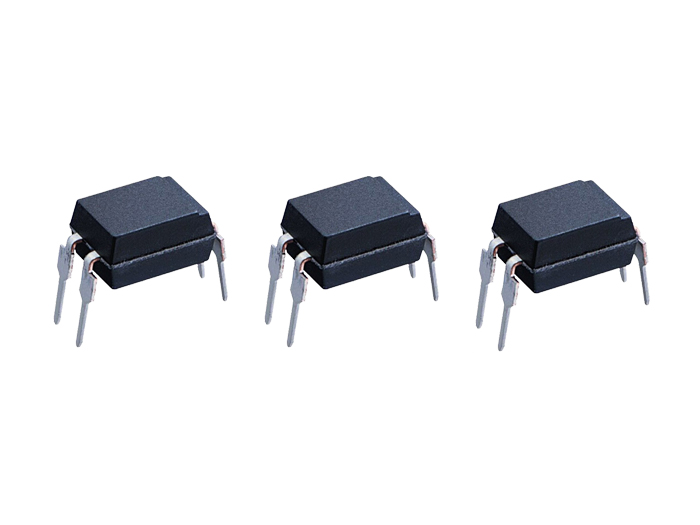

電路隔離的微小偏差，可能導致整個系統崩潰。在電路設計領域，光耦合器作為關鍵隔離元件，承擔著信號隔離和抗干擾的重要使命。然而，不少工程師在選型和應用中忽略了一個核心參數——CTR（電流傳輸比），導致系統穩定性不佳。

CTR是光耦輸出電流與輸入電流的比值，簡單來說就是光耦的 “放大能力” 。但這個參數遠非數據手冊上的一個固定數值那么簡單，它背后隱藏著許多工程師容易忽視的關鍵細節。東莞市洲創實業有限公司作為擁有15年經驗的LED燈珠、數碼管、光耦、光電開關、接近傳感器等LED光電元器件服務商，在光耦應用領域積累了豐富經驗，本文將結合工程實踐，深入解析CTR參數的設計要點。

一、CTR：光耦的效率指標

CTR，全稱電流傳輸比，定義為光耦輸出端集電極電流（IC）與輸入端LED正向電流（IF）的百分比，計算公式為：CTR = IC / IF × 100%。

舉個例子，如果EL817C光耦在IF=5mA時CTR典型值為200%，意味著輸出端可提供約10mA的電流。CTR反映了LED發光到光敏晶體管接收并放大電流的整體效率，是衡量光耦性能的核心指標。

不同結構的光耦CTR范圍差異顯著：普通光敏三極管型光耦CTR范圍多為20%-300%，如4N35；PC817為80%-160%；而達林頓型光耦可達100%-5000%。洲創實業提供的產品線覆蓋了從常規到特殊規格的全系列光耦，滿足不同應用場景的需求。

二、CTR的非固定性：隱藏的設計陷阱

許多工程師將CTR視為固定值，這是常見的誤區。實際上，CTR隨多種因素波動：

溫度的影響：溫度升高會導致LED量子效率下降和晶體管漏電流增加，致使CTR下降。典型規律是：25°C時CTR=100%，到80°C時可能衰減至50%左右。

輸入電流的關系：CTR隨輸入電流變化呈現非線性特征。當IF較小時，CTR比較低（死區）；輸入電流很大時，CTR也會變?。柡蛥^(qū)）；只有在中間相當一段區域，CTR隨輸入電流變化幾乎不變（線性區）。

老化效應：LED長時間工作后會出現發光衰減，CTR會逐漸降低。這就是為什么電源設計需要預留老化衰減余量。洲創實業的光耦產品通過嚴格的品質控制和老化測試，確保CTR參數在壽命周期內的穩定性，特別適合需要高可靠性的應用場景。

三、線性光耦與普通光耦的CTR本質區別

普通光耦的CTR-IF特性曲線呈非線性，在IF較小時的非線性失真尤為嚴重，因此它不適合傳輸模擬信號。

線性光耦的CTR-IF特性曲線具有良好的線性度，特別是在傳輸小信號時，其交流電流傳輸比很接近于直流電流傳輸比CTR值，因此它能傳輸模擬電壓或電流信號，使輸出與輸入之間呈線性關系。

在開關電源設計中，CTR的允許范圍通常推薦為50%-200%。若CTR太小，光耦需要較大工作電流才能正常控制IC的占空比，會增加功耗；若CTR過大，在啟動或負載突變時，可能誤觸發，影響正常輸出。洲創實業的技術團隊可根據客戶的具體應用場景，提供CTR參數選型指導，確保系統設計的可靠性。

四、電路設計中CTR的實際考量與解決方案

選用CTR最小值進行設計：數據手冊中給出的往往是范圍，如200%-400%。電路設計必須以確保可靠性為前提，以最小值為準，否則可能導致“實驗室能用，量產不可靠”的問題。

計算輸出電流：IC = IF × CTR_min。例如IF=5mA，CTR最小值200%，則IC=10mA。隨后需要計算驅動負載的電壓：V_CE = VCC - IC × RL。

溫度補償與冗余：若應用環境溫度高（如電源內部70-80°C），應預留至少2倍裕量，避免溫漂導致失效。對于高溫環境，CTR可能衰減一半以上，需留冗余。洲創實業的光耦產品提供寬溫度范圍（-55℃~110℃），適應PD快充內部高溫環境，確保在嚴苛條件下的穩定運行。

五、實用設計技巧與注意事項

1. 數字隔離電路：用CTR最小值設計，避免臨界觸發。

2. 模擬信號放大：不建議使用普通光耦，因CTR隨條件波動大，推薦使用線性光耦。

3. 電流驅動：采用達林頓光耦或MOSFET光耦替代。

4. 測量方法：給LED施加已知IF（如5mA），在VCE=5V條件下測量輸出IC，然后計算CTR。規范測試條件通常是Ta=25°C，VCE=5V，IF=5mA。

洲創實業配備專業FAE團隊，可為客戶提供光耦選型、故障診斷等全方位技術支持，尤其在國產光耦替代進口光耦領域具備豐富案例。

CTR作為光耦的核心參數，其動態特性決定了電路設計的成敗。只有深入理解其溫度依賴性、輸入電流特性和老化趨勢，并在設計中保守選型、留出足夠裕量，才能確保電路在全生命周期內的可靠性。

洲創實業憑借15年的行業經驗和技術積累，可為客戶提供高可靠性、高性能的光電元器件及定制化解決方案，確保產品在全生命周期內的穩定運行。

下次在選用光耦時，不妨問自己：“我設計的電流，真能覆蓋最差溫度下的CTR最小值嗎？” 這個問題的答案，可能就是你的電路穩定與否的關鍵。如果您有光耦的需求或技術疑問，歡迎聯系洲創實業。如果您正在尋找專業的LED燈珠、數碼管、光耦、光電開關、接近傳感器等LED光電器件供應商，洲創實業無疑是理想之選。公司地址：東莞市塘廈鎮林村西湖工業區西富街9號；官網1：m.shzygolf.com；官網2：www.evedl.com；聯系電話：13809619742；傳真：0769-82077884。選擇洲創實業，就是選擇專業、可靠與品質保障！
