光耦正確選型是保證電路穩定性的第一道防線， 在電子設計過程中，很多工程師都曾思考過這樣一個問題：光耦能否通用？今天，我們就來深入探討這個話題，揭開光耦選型的神秘面紗。

東莞市洲創實業有限公司 作為一家擁有15年經驗的國家高新技術企業，在光耦領域積累了豐富技術沉淀。公司擁有5000平方米現代化生產基地，配備全自動生產線和精密檢測設備，為光耦的正確選型和應用提供了堅實基礎。

光耦的基本工作原理

光耦合器（Optical Coupler），簡稱光耦，是一種以光為媒介來傳輸電信號的器件。光耦通常將發光器（紅外線發光二極管LED）與受光器（光敏半導體管）封裝在同一管殼內。

當光耦輸入端加電信號時，發光器發出光線，受光器接受光線后產生光電流，從輸出端流出，從而完成“電—光—電”的轉換過程。這種設計使得輸入和輸出信號之間實現了 電氣隔離，抗干擾能力強，體積小，壽命長，因此在數字電路中獲得廣泛應用。

光耦的種類繁多，功能各異

光耦絕非一種通用器件，而是根據內部結構和應用需求分為多種類型：

晶體管輸出光電耦合器：這是最早出現也是最常見的光耦類型，成本低、通用性高，廣泛應用于信號隔離、反饋檢測和隔離開關。

IC輸出光電耦合器：集成了光電探測器器件，實現高速和功能集成?？蓚鬏敶蠹s1至50MHz的高速信號，遠高于晶體管型的幾kHz至幾十kHz。

三端雙向可控硅輸出光電耦合器：主要用于控制交流負載，如電機和螺線管，可直接連接到商用電源。

MOSFET輸出光電耦合器（光繼電器）：輸出級設有兩個MOSFET共源，具有與機械繼電器相同的功能，可用于開關模擬信號。

此外，根據應用場景的不同，光耦還可分為高速光耦和普通光耦。高速光耦擁有更快的響應時間和更高的帶寬，適用于高速數據傳輸、通信設備等場景；而普通光耦則在成本敏感且傳輸速率要求不高的應用中占據主導地位。

洲創實業提供全面的光耦產品系列，包括晶體管光耦、高速光耦和智能光耦等，覆蓋消費級、工業級和車規級應用。這些產品通過嚴格的品質控制，確保在各種應用場景中的可靠性和性能。

光耦選型的關鍵參數

選擇合適的的光耦需要考慮多個關鍵技術參數，以下是電子工程師必須關注的幾個核心指標：

1. 隔離電壓

隔離電壓是指光耦輸入端和輸出端之間短時所能承受的最大不被擊穿電壓。這個參數直接決定了光耦的電氣安全性能。在高壓應用環境中，如電源模塊或工業控制電路，必須選擇具有較高隔離電壓的光耦。

2. 電流傳輸比（CTR）

光耦CTR是輸出電流與輸入電流比值的百分比。光耦CTR值越大，光耦越省電，但也更容易受到干擾；CTR值越小，光耦輸入端需要更大電流，更耗電但更穩定。一般CTR值在 50%-600% 之間。

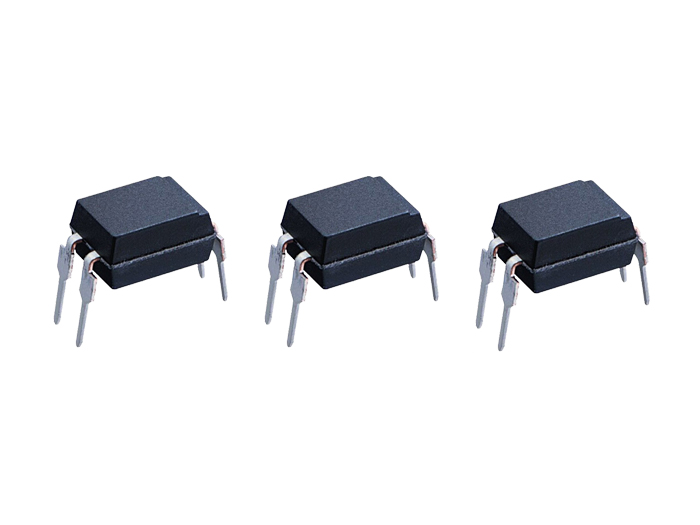

以典型的PC817光耦為例，根據不同后綴分為多個等級：PC817A的CTR范圍為80%-160%，PC817B為130%-260%，PC817C為200%-400%，PC817D高達300%-600%。

3. 響應時間

響應時間表示光耦從輸入端接收信號到輸出端產生響應的時間。對于高頻應用，必須選擇響應時間短的光耦。普通光耦對100kHz以上的頻率可能無法響應，此時需要選型高速光耦。

4. 工作溫度范圍

所有光耦都有一個特定的溫度工作范圍，如0~85°C、-20~85°C、-55°C至110°C等。選型時必須確保光耦的工作溫度范圍覆蓋設備的預期使用環境。

5. 封裝尺寸

光耦的封裝形式多樣，常見的有DIP-4、DIP-8、SOP-4、SOP-8等。需要根據通道數和PCB設計空間來選擇合適的封裝。為適配氮化鎵快充的緊湊布局，現代光耦采用4引腳LSOP超小型化設計，厚度僅2.2mm。

光耦選型的實用原則

在實際選型過程中，除了技術參數外，還應遵循以下原則：

明確應用需求：首先確定電路的隔離電壓要求、信號傳輸速度和工作環境條件。例如，在電源隔離應用中，高隔離電壓是首要考慮因素；而在數據通信中，傳輸速度可能更為關鍵。

線性與非線性應用：在線性應用中，應選擇CTR值能夠在一定范圍內做線性調整的線性光耦，以保證信號不失真?zhèn)鬏敗?

認證要求：如果產品需要UL、CE等認證，要選擇符合相應認證標準的光耦，并確保其隔離電壓滿足認證要求。

兼容性與穩定性：替換光耦時，必須確保新光耦的引腳排列、電氣特性與原光耦一致，并進行充分測試驗證。

洲創實業憑借15年的光耦行業經驗，為客戶提供專業的光耦選型指導和技術支持，幫助工程師根據具體應用需求選擇最合適的光耦產品。

光耦絕非通用元件，而是需要根據具體應用場景精心選擇的精密電子組件。正確選型不僅關系到電路的性能，更直接影響產品的可靠性和安全性。

作為電子工程師，我們應深入理解光耦的特性和參數，結合具體應用需求，做出科學合理的選擇。只有這樣，才能設計出既經濟又可靠的電子系統。
