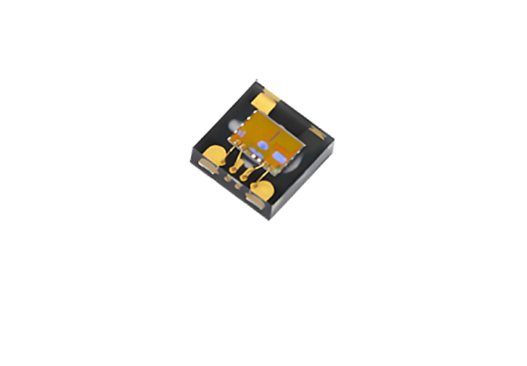

在色彩識別、品質檢測、視覺交互等場景中，顏色傳感器通過采集物體反射的光信號，分析光譜特性并轉化為電信號，實現對顏色的精準識別，是連接物理世界色彩與電子設備的核心元件。顏色傳感器的工作原理圍繞 “光的反射與光譜分析” 展開，需經歷光源照射、光信號過濾、感光轉換、數據處理四個關鍵環節。東莞市洲創實業有限公司，15 年專注 LED 光電元器件定制生產，其顏色傳感器以高識別精度、強抗干擾性的優勢，成為小米、聯想、康冠、海信、比亞迪、小天才等電子行業 500 強企業的信賴合作伙伴，以品質技術及服務贏得一致好評。
顏色傳感器工作的第一步是 “光源照射”，通過內置或外置光源向檢測物體發射全光譜或特定波長的光，為色彩識別提供基礎光信號。顏色傳感器的光源通常采用白光 LED（覆蓋紅、綠、藍全光譜）或多色單色 LED（如紅、綠、藍、紅外 LED 組合），需確保光源亮度穩定、光譜連續，避免因光源波動導致顏色識別偏差。例如，內置白光 LED 的顏色傳感器，通過恒定電流驅動（如 20mA）確保亮度偏差≤±5%，照射到物體表面后，物體因自身顏色特性反射特定波長的光（如紅色物體反射紅光、吸收綠藍光），未被反射的光則被物體吸收。洲創實業的顏色傳感器采用高穩定性白光 LED 光源，光譜覆蓋 400-700nm 可見光范圍，亮度衰減率≤3%/1000 小時，小米、聯想的智能分揀設備中，其顏色傳感器的光源照射均勻度達 95%，無局部亮度差異導致的識別誤差。
“光信號過濾” 是顏色傳感器區分不同顏色的核心環節，通過光學濾鏡篩選特定波長的反射光。顏色傳感器內置紅（R）、綠（G）、藍（B）三色濾鏡（部分型號含紅外濾鏡），反射光經過濾鏡時，僅對應波長的光可通過：紅色濾鏡僅允許 620-660nm 的紅光通過，綠色濾鏡允許 520-560nm 的綠光通過，藍色濾鏡允許 450-470nm 的藍光通過。濾鏡的波長選擇性直接決定顏色識別精度，若濾鏡帶寬過寬（如超過 50nm），會導致不同顏色光相互干擾，出現識別錯誤（如將橙色誤判為紅色）。洲創實業的顏色傳感器采用窄帶光學濾鏡（帶寬≤20nm），波長選擇性達 98%，康冠、海信的彩色印刷檢測設備中，其顏色傳感器可精準區分波長差異僅 10nm 的相近顏色（如深紅與淺紅），識別準確率達 99.9%，無顏色混淆現象。
“感光轉換” 環節將過濾后的光信號轉化為電信號，是顏色傳感器實現數字化識別的關鍵。顏色傳感器的感光元件通常為光電二極管或光電三極管，不同波長的光照射到感光元件上，會產生與光強成正比的電流信號：紅光通過紅色濾鏡后，激發紅光感光元件產生紅光電流；綠光、藍光同理。感光元件的靈敏度需與濾鏡波長匹配，例如紅光感光元件需對 620-660nm 波長光靈敏度最高，確保微弱光信號也能被捕捉。同時，需通過放大器將微弱電流信號放大（如放大 100-1000 倍），避免信號衰減導致數據失真。洲創實業的顏色傳感器感光元件靈敏度偏差≤±8%，電流放大線性度達 95%，比亞迪、小天才的兒童玩具中，其顏色傳感器即使在弱光環境（如 100lux）下，仍能將光信號穩定轉化為電信號，無信號丟失或波動，顏色識別穩定性強。
“數據處理與輸出” 環節對電信號進行分析，最終輸出顏色識別結果，完成顏色傳感器的工作閉環。顏色傳感器內置信號處理電路（部分含 MCU），將紅、綠、藍三色電流信號轉化為數字信號（如 8 位或 16 位數字量），通過對比預設的顏色閾值（如紅色的 R/G/B 信號比例范圍），判斷物體顏色并輸出結果（如數字代碼、高低電平、串口數據）。例如，識別到紅色物體時，輸出 “001” 代碼；識別到綠色時輸出 “010”，方便后端設備（如單片機、PLC）讀取與執行動作。數據處理速度直接影響顏色傳感器的響應效率，常規型號響應時間需≤10ms，避免快速移動物體識別延遲。洲創實業的顏色傳感器數據處理時間僅 5ms，支持 UART/SPI 兩種通信接口，小米、聯想的自動化流水線中，其顏色傳感器可每秒處理 100 個物體的顏色識別，輸出數據與后端設備無縫對接，無延遲或數據錯誤，大幅提升生產效率。
顏色傳感器的抗干擾設計是保障工作穩定性的重要補充，需抵御環境光與外界噪聲影響。環境光（如陽光、日光燈）中含多種波長光，可能干擾反射光信號，顏色傳感器需通過兩種方式抗干擾：一是內置環境光補償電路，實時檢測環境光強度并抵消其影響；二是采用脈沖光源（如 1kHz 脈沖頻率），僅在脈沖點亮?xí)r采集信號，避免環境光持續干擾。此外，電路設計需具備抗電磁干擾能力（如增加屏蔽層），避免電機、變頻器等設備產生的電磁噪聲影響信號處理。洲創實業的顏色傳感器環境光補償范圍達 100-10000lux，電磁兼容等級達 EMC Class B，康冠、海信的戶外檢測設備中，其顏色傳感器在強光（10000lux）或電磁干擾環境下，顏色識別誤差仍≤±1%，完全滿足復雜場景需求，無因干擾導致的誤識別。
作為 15 年專注 LED 光電元器件定制生產的企業，洲創實業的顏色傳感器在工作原理優化與性能提升上具備全方位優勢：從光源的光譜穩定性、濾鏡的波長精度，到感光元件的靈敏度、數據處理的效率，每環節均經過嚴格測試（如高低溫測試、抗干擾測試）；支持定制化設計（如增加紅外濾鏡用于膚色識別、優化算法適配特定材質物體），滿足個性化需求。除顏色傳感器外，公司主營產品還包括 LED 燈珠、數碼管、光耦、光電開關、紅外對管、距離傳感器等，形成完整的光電識別解決方案，以品質技術及服務贏得電子行業 500 強企業一致好評。
為幫助客戶更好地應用顏色傳感器，洲創實業提供樣品支持與技術對接服務：客戶可通過咨詢熱線 13809615146 申請不同型號的顏色傳感器樣品，技術團隊會根據應用場景（如流水線檢測、玩具交互）、顏色識別需求（如單色 / 多色、精度要求），提供光源匹配、閾值設置、抗干擾設計等技術建議，并提供對應的識別精度測試報告。選擇洲創實業的顏色傳感器，能充分發揮其精準識別、穩定可靠的優勢，提升設備的色彩交互能力與檢測精度。如需了解更多顏色傳感器的工作原理細節或應用案例，歡迎撥打咨詢熱線獲取支持。
