在電子電路隔離與信號傳輸領域，光耦是保障電路安全、穩定運行的核心器件，而光耦又分為貼片光耦和插件光耦兩大類型。二者雖核心功能一致，但在封裝形式、安裝方式、適用場景上差異顯著，選對貼片光耦或插件光耦，能直接影響電路設計效率、設備體積與運行穩定性。東莞市洲創實業有限公司，15 年專注 LED 光電元器件定制生產，不僅深耕貼片光耦和插件光耦的研發與生產，還主營 LED 燈珠、數碼管、光電開關、紅外對管、距離傳感器等配套產品，憑借卓越的光耦品質與技術，贏得小米、聯想、康冠、海信、比亞迪、小天才等電子行業 500 強企業一致好評，成為眾多企業采購光耦的信賴伙伴。

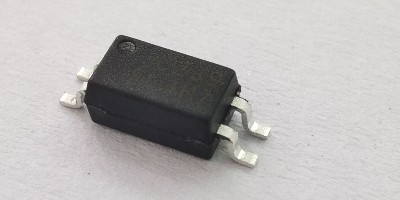

從封裝形式與外觀來看，貼片光耦和插件光耦的差異直觀且明顯。貼片光耦采用無引腳或短引腳的表面貼裝封裝，常見封裝型號如 SOP-4、SOP-6，整體體積小巧、厚度薄，引腳緊貼封裝本體，適配電路板的表面貼裝工藝；而插件光耦采用帶長引腳的直插式封裝，常見型號如 DIP-4、DIP-6，引腳從封裝底部伸出，長度通常在 5-10mm，需通過電路板上的通孔進行安裝。這種封裝差異直接決定了二者的空間占用：貼片光耦能大幅節省電路板空間，適合小型化設備；插件光耦體積相對較大，但引腳機械強度更高，抗振動能力更強。洲創實業在生產貼片光耦和插件光耦時，嚴格把控封裝精度：貼片光耦的引腳間距誤差控制在 ±0.1mm 以內，確保適配自動化貼裝設備；插件光耦的引腳垂直度與強度經過專項測試，避免安裝時引腳彎曲，小米在智能穿戴設備中選用洲創實業的貼片光耦，其小巧體積完美適配設備的輕薄設計，而比亞迪在汽車電子的高振動部件中，則選用插件光耦保障穩定運行。
安裝工藝與生產效率是貼片光耦和插件光耦的另一核心區別。貼片光耦需搭配表面貼裝技術（SMT）進行安裝，通過貼片機精準將光耦貼裝在電路板表面，再經回流焊完成焊接，整個過程可實現全自動化，生產效率高，適合大批量生產，且焊接質量穩定，能減少人工操作誤差；插件光耦則需采用通孔插裝技術（THT），先將引腳插入電路板通孔，再通過波峰焊或手工焊接固定，自動化程度較低，生產效率相對較慢，且手工焊接時易出現虛焊、漏焊問題。在大規模量產的消費電子領域（如智能手機充電器、智能家電控制板），貼片光耦的自動化安裝優勢尤為明顯，康冠的智能電視控制板生產中，就采用洲創實業的貼片光耦，通過 SMT 工藝實現日均百萬級的光耦安裝量，大幅提升生產效率；而在小批量生產的工業設備或維修場景中，插件光耦的手工安裝便利性更具優勢，聯想的工業控制設備維修時，常選用洲創實業的插件光耦，便于現場快速更換。
適用場景的差異，進一步凸顯貼片光耦和插件光耦的定位區別。貼片光耦因體積小、適配自動化生產，廣泛應用于小型化、高密度安裝的設備，如智能手表、藍牙耳機、手機電源管理模塊、微型傳感器等，這些設備對空間要求嚴苛，需通過貼片光耦優化電路布局；插件光耦則因引腳機械強度高、散熱性能較好（部分插件光耦封裝帶散熱片），更適合用于工業控制設備、大功率電源、汽車發動機艙等振動大、散熱需求高的場景，例如比亞迪的新能源汽車高壓電源模塊中，選用洲創實業的插件光耦，其強抗振動能力與良好散熱性，能應對車輛行駛中的復雜工況；小天才的兒童智能手表電源管理電路中，則采用貼片光耦，滿足設備的輕薄化設計需求。若無視場景需求選錯光耦，可能導致設備故障：如在振動強烈的場景用貼片光耦，可能因引腳焊接點受力脫落導致光耦失效；在小型設備中用插件光耦，則可能因體積過大無法安裝。
散熱性能與功率承載能力方面，貼片光耦和插件光耦也存在一定差異。插件光耦的引腳較長，且部分型號采用金屬外殼或帶散熱片的封裝，熱量可通過引腳與外殼快速傳導至電路板或空氣中，散熱效率較高，因此更適合承載較大功率的信號傳輸，如控制大功率繼電器、電機驅動電路等；貼片光耦的散熱主要依賴封裝本體與電路板的接觸，散熱路徑較短，散熱效率相對較低，更適合中低功率的信號隔離場景，如單片機與傳感器之間的信號傳輸。洲創實業針對二者的散熱需求優化設計：插件光耦選用高導熱封裝材料，提升熱量傳導效率；貼片光耦則通過優化封裝內部結構，減少熱量積聚，即使在中高功率場景下也能穩定工作。海信的大功率空調電源控制電路中，選用洲創實業的插件光耦保障散熱；而小米的智能插座控制電路中，采用貼片光耦即可滿足低功率信號隔離需求。
在光耦品質與服務支持上，洲創實業展現出顯著優勢。15 年的技術沉淀讓洲創實業掌握了貼片光耦和插件光耦的核心制造工藝：生產光耦時，嚴格篩選輸入側的紅外發光二極管與輸出側的光敏元件，確保光 - 電轉換效率高、參數一致性好；封裝過程中，引入自動化設備精準控制封裝壓力與溫度，避免氣泡、裂紋等影響光耦性能的缺陷；成品出廠前，每一顆光耦都要經過隔離電壓測試、傳輸速率測試、高溫老化測試等多輪檢驗，合格率達 99.9% 以上，確保光耦在不同環境下穩定工作。
為幫助客戶正確選擇貼片光耦或插件光耦，洲創實業提供全方位服務?？蛻羧粲行枨?，可隨時撥打咨詢熱線 13809615146 申請不同類型的光耦樣品，通過實際測試驗證光耦是否適配自身設備；專業技術團隊提供一對一技術對接，根據客戶的電路設計、設備體積、生產工藝需求，分析貼片光耦和插件光耦的適配優勢，推薦最合適的光耦型號，并協助解決安裝調試中遇到的焊接、散熱問題。例如，聯想在開發新款工業控制設備時，通過洲創實業的技術對接，明確根據設備的振動環境與生產批量，分別選用插件光耦與貼片光耦，既保障設備性能，又兼顧生產效率。
綜上所述，貼片光耦和插件光耦在封裝形式、安裝工藝、適用場景、散熱性能上差異明顯，選擇時需結合設備需求綜合判斷。東莞市洲創實業有限公司憑借 15 年 LED 光電元器件定制生產經驗，打造出高品質的貼片光耦和插件光耦，同時提供豐富配套產品與專業服務，贏得電子行業 500 強企業廣泛信賴。如果您在光耦選型中遇到困難，不妨選擇洲創實業，相信其優質的光耦與專業服務，能為您的電路設計與設備運行保駕護航。
