在電子元器件組裝與電路設計中，貼片 LED 燈珠的正負極區分是確保電路正常工作的關鍵步驟 —— 若正負極接反，不僅會導致貼片 LED 燈珠無法發光，還可能損壞驅動電路或其他元器件。東莞市洲創實業有限公司，作為 15 年專注 LED 光電元器件定制生產的企業，不僅在貼片 LED 燈珠的研發生產上具備深厚技術積淀，還構建了涵蓋數碼管、光耦、光電開關、紅外對管、距離傳感器的完整產品體系，其生產的貼片 LED 燈珠更憑借清晰的正負極標識、穩定的電氣性能，成為小米、聯想、康冠、海信、比亞迪、小天才等電子行業 500 強企業的合作之選，用實際應用案例印證了貼片 LED 燈珠正負極區分的重要性及洲創實業產品的優勢。

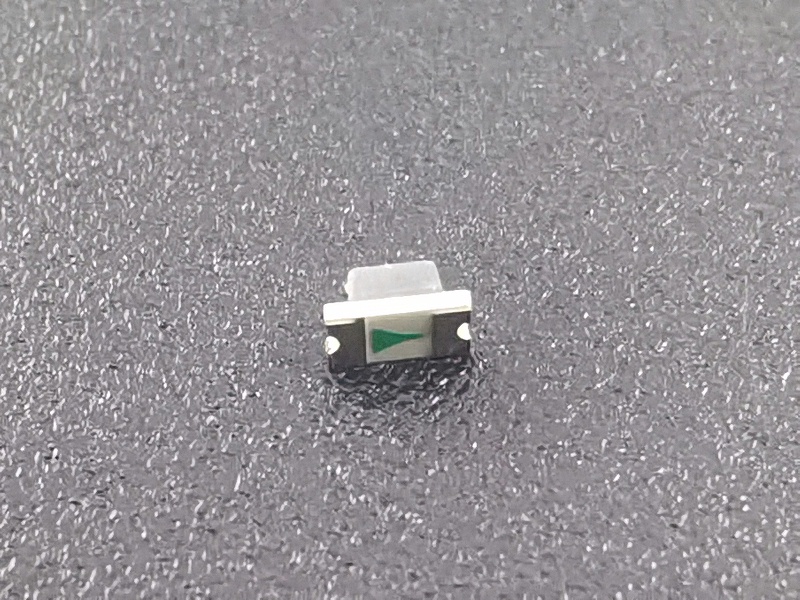

通過 “外觀標識區分貼片 LED 燈珠正負極”，是最直接且常用的方法，這也是洲創實業貼片 LED 燈珠設計的優勢之一。不同封裝規格的貼片 LED 燈珠，正負極標識形式略有差異，但均遵循清晰、易識別的原則：對于 0603、0805、1206 等小型貼片 LED 燈珠，洲創實業會在燈珠表面標注 “缺角” 或 “色點”—— 缺角所在的引腳為負極，無缺角的為正極；色點（通常為白色或黑色小點）標注的一側為正極，另一側為負極。這種設計讓生產線工人或工程師無需借助工具，即可快速區分正負極，大幅提升組裝效率。在小米智能手環的屏幕背光組裝中，洲創實業 0603 貼片 LED 燈珠的清晰缺角標識，確保工人在高精度貼裝時不接反正負極，不良率控制在 0.05% 以下；在小天才兒童智能手表的按鍵指示燈組裝中，1206 貼片 LED 燈珠的色點標識，讓手工維修時也能輕松分辨正負極，降低維修難度。
“引腳結構與長度區分貼片 LED 燈珠正負極”，適用于部分帶外露引腳的貼片 LED 燈珠（如 3528、5050 封裝），這一方法需結合燈珠的物理結構判斷。洲創實業生產的 3528 貼片 LED 燈珠，內部設計為 “一長一短” 引腳，其中較長的引腳為正極，較短的為負極；而 5050 貼片 LED 燈珠因多芯片集成，引腳設計為對稱結構，此時需通過內部芯片排列區分 —— 靠近芯片 “缺口” 端的引腳為負極，另一端為正極。這種結構化設計不僅便于正負極區分，還能提升貼片 LED 燈珠與電路板的焊接穩定性。在康冠顯示器的背光模組生產中，洲創實業 3528 貼片 LED 燈珠的長短引腳設計，配合自動化貼片機的引腳識別功能，實現正負極 100% 精準對接，避免因貼裝錯誤導致的背光不亮問題；在海信冰箱的溫控面板組裝中，5050 貼片 LED 燈珠的芯片缺口標識，讓工程師在手工焊接時快速定位正負極，提升組裝效率。
“電路符號與 datasheet 標注區分貼片 LED 燈珠正負極”，是設計階段確保正負極正確的核心依據，洲創實業會為每款貼片 LED 燈珠提供詳細的技術文檔支持。在電路設計圖紙中，貼片 LED 燈珠的符號通常為 “三角形 + 兩條平行線”，三角形的 “尖角” 指向?yàn)殡娏髁飨颍磸恼龢O流向負極），平行線較短的一側為負極；同時，洲創實業的貼片 LED 燈珠 datasheet 中會明確標注引腳定義（如 “Pin1：正極，Pin2：負極”），并附帶實物圖與符號對應說明，避免設計失誤。在聯想筆記本的鍵盤背光電路設計中，工程師通過洲創實業貼片 LED 燈珠的 datasheet 標注，精準繪制電路原理圖，確保正負極與驅動芯片輸出端正確連接；在比亞迪車載按鈕指示燈電路設計中，電路符號與實物引腳的對應標注，讓 PCB 板 Layout 時無需反復核對，縮短設計周期。
“借助萬用表檢測區分貼片 LED 燈珠正負極”，是在外觀標識不清晰或維修時的輔助方法，這一方法需結合貼片 LED 燈珠的電氣特性判斷。將萬用表調至 “二極管檔”，紅表筆接貼片 LED 燈珠的某一引腳，黑表筆接另一引腳，若萬用表顯示導通電壓（通常為 2.0V-3.6V，具體數值因燈珠顏色而異）且燈珠微亮，則紅表筆接的為正極，黑表筆接的為負極；若顯示 “OL”（開路），則正負極接反。洲創實業的貼片 LED 燈珠因正向?qū)妷悍€(wěn)定（偏差 ±0.1V），通過萬用表檢測時，導通電壓數值清晰，便于準確判斷正負極。在小米智能插座的維修中，工程師通過萬用表檢測洲創實業貼片 LED 燈珠的導通電壓，快速區分正負極并更換損壞的燈珠；在康冠工業設備的故障排查中，借助這一方法可快速定位因正負極接反導致的燈珠不亮問題，縮短排查時間。
作為 15 年專注 LED 光電元器件定制生產的企業，東莞市洲創實業有限公司的貼片 LED 燈珠不僅在正負極區分設計上優勢顯著，還具備高亮度、低功耗、耐溫性強等核心性能。公司的貼片 LED 燈珠可與主營的數碼管、光耦、光電開關等產品協同適配，例如在小米智能浴霸的控制模塊中，貼片 LED 燈珠提供狀態指示（正負極通過清晰標識快速對接），數碼管顯示溫度，光耦實現電路隔離，各產品參數匹配度高，減少供應鏈溝通成本。公司憑借嚴苛的品質管控（12 道檢測工序，包括正負極標識清晰度測試、電氣性能測試、高低溫循環測試），確保貼片 LED 燈珠不良率低于 0.1%，贏得電子行業 500 強企業一致好評，同時提供貼片 LED 燈珠樣品支持與技術對接，協助客戶解決正負極區分、電路匹配等問題。
若您對貼片 LED 燈珠的正負極區分方法、選型或定制有進一步疑問，或需了解數碼管、光耦等其他主營產品，歡迎撥打咨詢熱線：13809615146。東莞市洲創實業有限公司將憑借優質的貼片 LED 燈珠產品、完整的光電元器件體系及貼心服務，為您的設備生產提供可靠支持，無論是消費電子、汽車電子還是工業控制領域，都能通過洲創實業的貼片 LED 燈珠實現高效、穩定的功能輸出。
